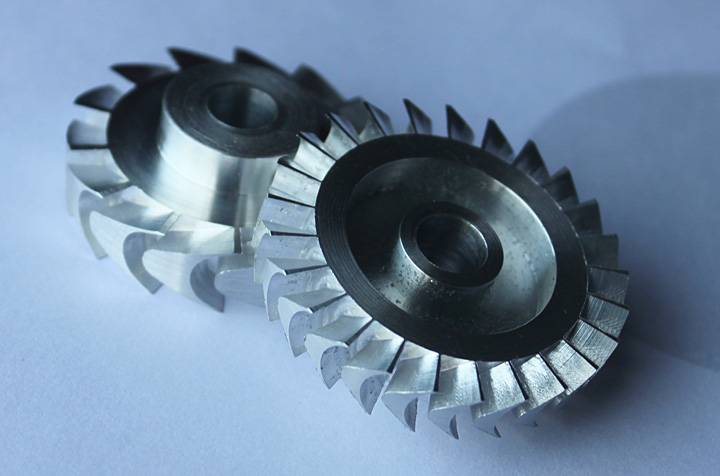

▲使用XK300小型四軸數控銑床加工15齒葉輪與25齒葉輪圖

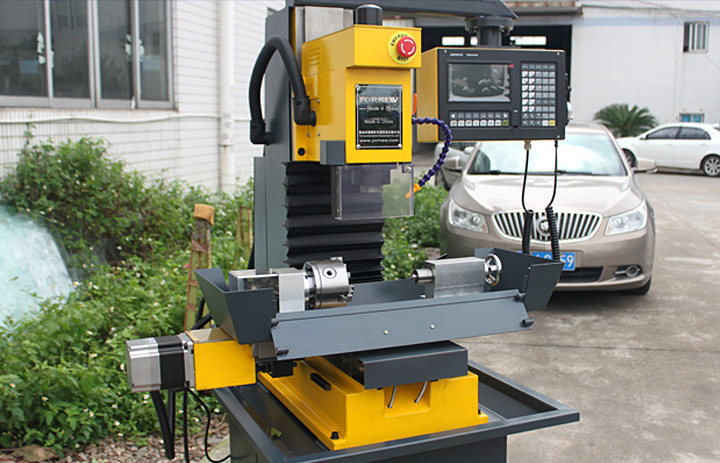

使用育能XK300小型四軸數控銑床,加工以下葉輪圖,根據葉輪參數構建葉輪模型,導入CAM軟件MastCam中,根據葉輪的導程、直徑,葉片厚度參數計算出葉輪葉片的錐度角,設置加工原點于葉輪回轉中心,采用導程參考線投影回轉加工方式建立加工策略,利用MastCam中的替代軸參數設置,使銑刀跟隨葉輪導程曲率變化進行多軸聯動銑削加工;再用固定軸方式設置刀具軸線垂直于加工路徑方向,走刀方向與葉輪回轉軸心線重合,生成四軸機床X軸和A軸的聯動加工刀路軌跡程序.
加工步驟

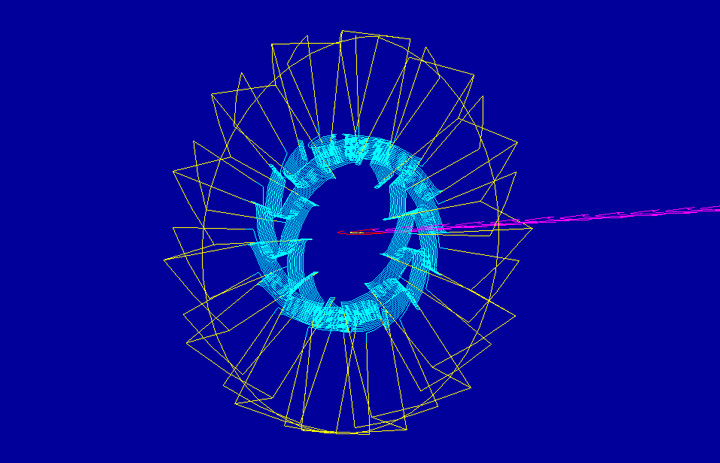

1、使用Cam軟件,設置加工藝參數及選用相應銑刀,生成程序;

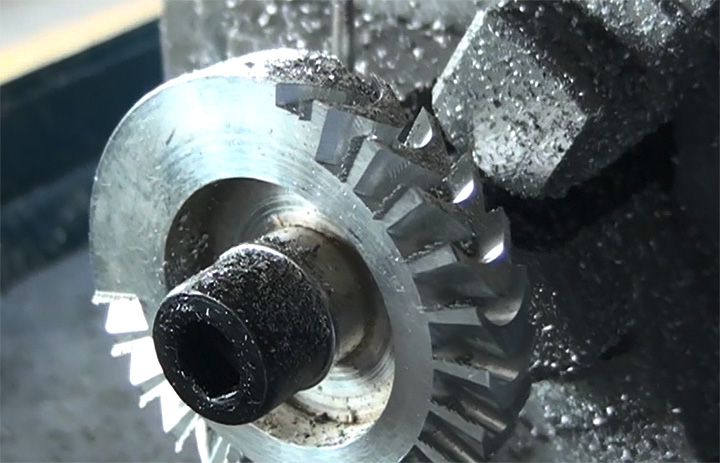

3、對刀加工
